ChineseWYJ系列直流穩壓電源

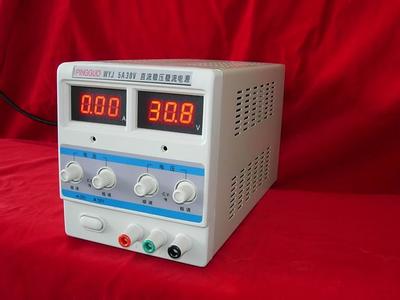

WYJ系列直流穩壓電源
概述 APPLICATION
WYJ系列直流穩壓電源是采用集成元器件組裝的通用儀器，直流輸出電壓分檔連續可調，穩定可靠，具有限流保護功能，結構簡單、維修方便、電源的穩定性和紋波系數良好、低噪聲、體積小、可廣泛應用用于工業生產，大專院校實驗室、研究所、郵電通訊和自動化設備上使用。本系列有單路、雙路、多路獨立輸出等規格，同規格wYJ電源可串聯、并聯方式同時使用。
產品性能 SPECIFICATIONS
輸入電壓 | AC 220V±10% | 輸出電壓 | DC 1.25~30V、1.25~60V連續可調（固定輸出可微調） |
頻率 | 50Hz/60Hz | 輸出電流 | 1A、2A、3A、5A、10A、15A、20A、2A、25A、 |
電壓調整率 | 0.5% | 電流調整率 | 1% |
紋波抑制比 | 65aB | 限位保護 | 自動復位 |
環境溫度 | -10℃~40℃ | 相對濕度 | ＜80% |
外型尺寸、包裝 OUTLINE & PACKING
產品名稱 | 型號規格 | 產品名稱 | 型號規格 | 產品名稱 | 型號規格 | 產品名稱 | 型號規格 |
WYJ直流電源系列 | 2A 15V單路 | WYJ直流電源系列 | 2A 150V單路 | WYJ直流電源系列 | 50A 15V雙路 | WYJ直流電源系列 | 40A 12V單路 |
3A 15V單路 | 3A 150V單路 | 2A 30V雙路 | 50A 12V單路 | ||||
5A 15V單路 | 5A 150V單路 | 3A 30V雙路 | 100A 12V單路 | ||||
10A 15V單路 | 10A 150V單路 | 5A 30V雙路 | 150A 12V單路 | ||||
20A 15V單路 | 20A 150V單路 | 10A 30V雙路 | 200A 12V單路 | ||||
30A 15V單路 | 2A 220V單路 | 15A 30V雙路 | 2A 24V單路 | ||||
50A 15V單路 | 3A 220V單路 | 20A 30V雙路 | 3A 24V單路 | ||||
2A 30V(36V)單路 | 5A 220V單路 | 30A 30V雙路 | 5A 24V單路 | ||||
3A 30V(36V)單路 | 10A 220V單路 | 40A 30V雙路 | 10A 24V單路 | ||||
5A 30V(36V)單路 | 20A 220V單路 | 50A 30V雙路 | 15A 24V單路 | ||||
10A 30V(36V)單路 | 2A 300V單路 | 2A 60V雙路 | 20A 24V單路 | ||||
15A 30V單路 | 3A 300V單路 | 3A 60V雙路 | 30A 24V單路 | ||||
20A 30V單路 | 5A 300V單路 | 5A 60V雙路 | 50A 24V單路 | ||||
30A 30V單路 | 10A 300V單路 | 10A 60V雙路 | 100A 24V單路 | ||||
40A 30V單路 | 20A 300V單路 | 20A 60V雙路 | 150A 24V單路 | ||||
50A 30V單路 | 2A 15V雙路 | 30A 60V雙路 | 200A 24V單路 | ||||
2A 60V單路 | 3A 15V雙路 | 2A 12V單路 | 2A 48V單路 | ||||
3A 60V單路 | 5A 15V雙路 | 3A 12V單路 | 5A 48V單路 | ||||
5A 60V單路 | 10A 15V雙路 | 5A 12V單路 | 10A 48V單路 | ||||
10A 60V單路 | 15A 15V雙路 | 10A 12V單路 | 20A 48V單路 | ||||
20A 60V單路 | 20A 15V雙路 | 15A 12V單路 | 30A 48V單路 | ||||
30A 60V單路 | 30A 15V雙路 | 20A 12V單路 | 50A 48V單路 | ||||
50A 60V單路 | 40A 15V雙路 | 30A 12V單路 | 100A 48V單路 |
注意事項：
紅端正極，黑端負極、GND端接地：
將電壓選擇開關調至使用電壓最小范圍內，如使用電壓是9V，應將選擇開關調至1 OV內1用；將電壓調至使用額定電壓，如需要精確值，請用精密測量儀器校準。
